德国Phaseform公司的Delta 7是一款透射式波前调制器，包含驱动电子和控制软件。它主要用于要求苛刻的波前整形应用，尺寸紧凑且不牺牲性能。
Phaseform公司基于其创新软、硬件，发展下一代自适应光学系统，致力于为广泛的成像和光束整形应用提供可扩展且易于使用的解决方案。
主要特点
- 63 个电极静电驱动光流体 DPP（可变形相位板）
- 可复制高至7阶径向Zernike模式（>35个模式）
- 线性且无迟滞响应
- 通光孔径：10mm
- 优异的光学质量
- 波前差RMS<15nm
- 无偏振态依赖性，最大化效率
- SM1螺纹（内螺纹）
DPP 可以在水平和垂直方向上以开环方式复制 Zernike 模式，最高可达第 7 阶径向模式。请注意一阶和二阶球面模式的保真度和振幅，这在许多成像场景中都至关重要。
技术

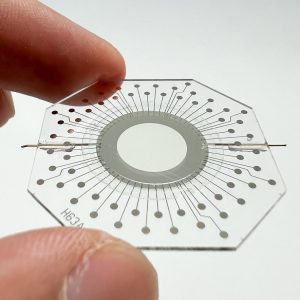

Delta 7基于Phaseform公司独家的可变形相位板技术，DPP 由一个流体室组成，该流体室被薄膜包围，薄膜因静电力而变形，该力由嵌入 DPP 光学孔径内的 2D 透明电极阵列产生。DPP 先进的光流控设计可实现重力中性性能，从而实现方向无关的高质量波前调制。
主要应用
- 生命科学-显微
- 校正样品、培养基和仪器引起的像差，并简化成像系统
- 视觉科学与眼科
- 根据每位患者的视觉系统动态调整您的成像仪器，以获得一致的图像质量
- 3D微纳打印
- 在样品的任何深度上创建完美的焦点，以尽可能高的精度创建零件
- AR/VR/MR头戴式设备
- 适应用户视觉的变化，确保不受干扰的沉浸式体验
- 材料科学&半导体
- 通过胶片、液体和其他介质以更大的视野、焦深和清晰度检测样品
- 业余天文
总体参数*
调制器类型：光流体DPP，静电力驱动
通光孔径：10mm
透明电极数量：63个
孔径内驱动器数量：7个
接口：USB2.0
操作系统：Windows, Linux, macOS
软件支持：Python(SDK和GUI), MATLAB-Wrapper
Delta 7配件：驱动电子，控制软件，线缆和手册
光学参数*
波前差RMS值：<15nm (方向相关) 产生波前最大峰-谷值：>8μm
最大校正空间频率：Zernike模式的第7径向阶
透过波长范围（VIS-NIR版本）：425nm-2200 nm
透过率：75% @800nm (无增透膜)
激光损伤阈值：10W/cm2 @1070nm CW, 10s
标称工作激光功率：工厂校准<100mW (全光学孔径)
机械参数*
通光孔径内厚度：0.87mm

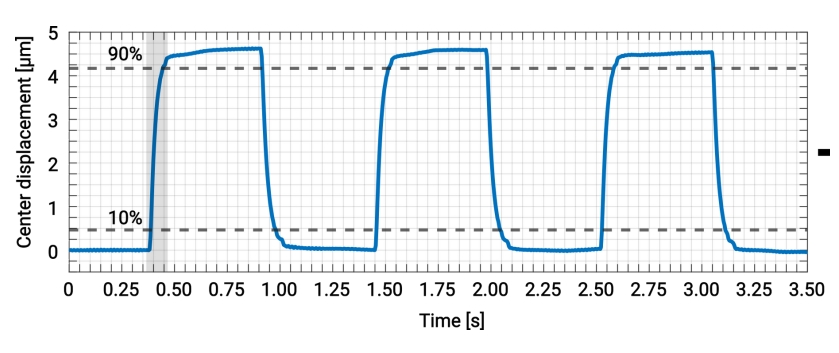

响应时间（最佳平坦至最大变形）：<55ms
迟滞：<1% 线性度：>92%
安装兼容性：30mm笼式系统
线缆长度：1.5m，可选0.3m
电学参数*
驱动电压：最高至300V DC
最大功耗：<9W
供电：120/230VAC，
热学参数*
储藏温度：10-35℃
工作温度：20-25℃

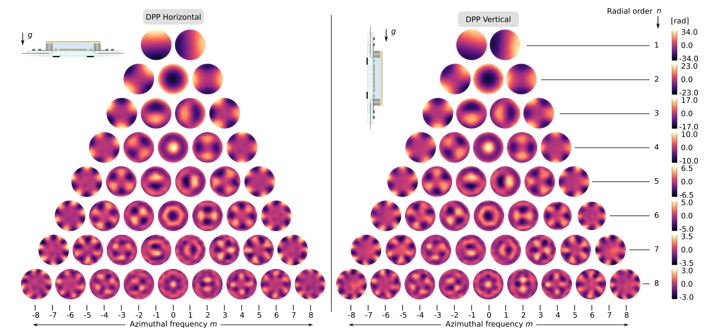

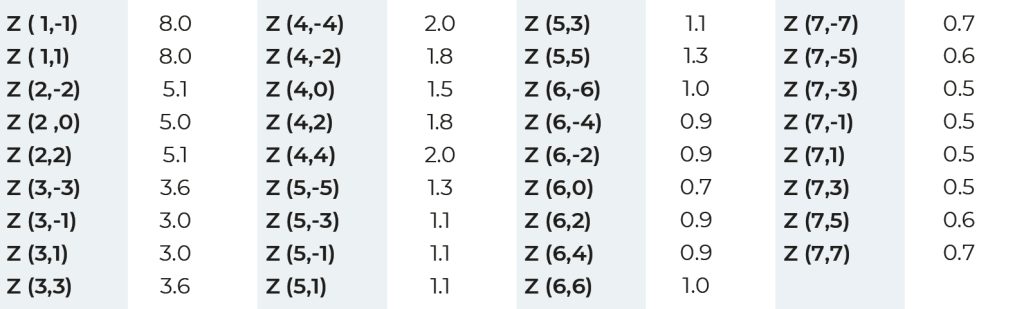

Zernike模式峰-谷值（光程差，μm）*
* 所有规格为初步规格，参数可能存在变动

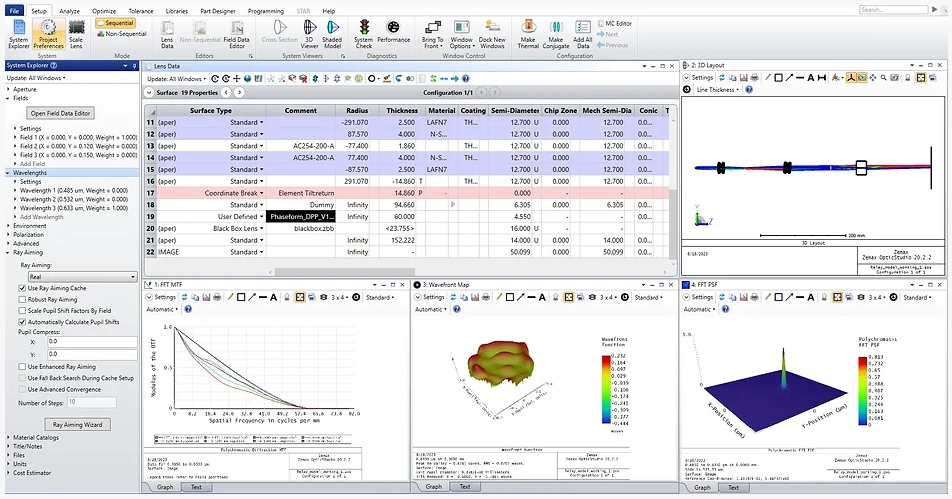

DPP数字仿真模型
Phaseform 提供使用 DPP 技术数字模型的机会，使用此模型，您可以分析和优化 DPP 引入的相位调制对各种光学参数的影响，例如波前像差、光束整形和自适应光学应用。DPP 和光线追踪仿真的这种集成使您能够在虚拟环境中探索和完善光学设计，从而显著减少对昂贵的物理原型制作的需求。
如需DLL形式的DPP数字模型，以便轻松集成到Ansys Zemax OpticStudio光线追踪仿真中，请与我们联系。
Delta 7 基于可变形相位板（DPP）技术，该技术由 Phaseform GmbH 独家开发。DPP 由一个流体腔室构成，其入口由一层薄膜封闭，这层薄膜通过静电力产生形变。该作用力由嵌入在 DPP 光学孔径内的透明电极二维阵列产生。DPP 精密的光流体设计使其具有重力中性表现，可实现与方向无关的高质量波前调制。
主要特性
- 复杂的波前调制
拥有63个电极，能够高保真地复现高达第7阶径向的泽尼克多项式（超过35种模式），并针对20毫米光束直径进行了优化。
- 简便的系统集成
采用紧凑的外壳设计，兼容标准的M32镜筒螺纹，便于集成到光学系统中。
- 线性且无迟滞的响应
基于静电驱动原理，非常适合开环波前控制应用。
- 卓越的光学质量
在主动最佳平面状态下，其引入的RMS波前误差小于λ/40。
- 与偏振无关
波前调制效率不依赖于光的偏振状态，从而实现了效率最大化。
规格参数
通用参数 | |
调制器类型 (Modulator type) | 光流体可变形相位板，静电驱动 |
通光孔径直径 (Clear aperture diameter) | 20 mm |
电极数量 (Number of actuators) | 63 个 |
接口 (Connectivity) | USB 2.0 |
操作系统 (Operating system) | Windows, Linux, macOS |
驱动软件 (Driving software) | 基于 Python 的SDK和GUI，以及用于在 MATLAB 中执行 Python 函数的封装器(Wrapper) |
光学参数 | |
校正空间频率 (Maximum spatial frequency of the correction) | 最高可复现泽尼克模式的第 7 阶径向像差 |
最大波前调制量(pV 值) (Maximum peak-to-valley of the generated wavefronts) | > 10 µm |
光学透过率 – 可见光/近红外版本 (Optical transmission (VIS-NIR version)) | 400 nm – 2200 nm 在 λ=800 nm 时 > 80%（未镀增透膜） |
激光诱导损伤阈值 (Laser Induced Damage Threshold (LIDT)) | 10 W/cm² for 10s @ 1070nm CW |
标称工作激光功率 (Nominal operation laser power) | 出厂针对 < 100 mW CW进行校准（覆盖整个光学孔径） |
机械参数 | |
厚度 (通光孔径内) (Thickness (within clear aperture)) | 0.87mm |
迟滞 (Hysteresis) | <1% |
线性度 (Linearity) | >92% |
安装接口 (Mounting capability) | M32 镜筒螺纹 |
连接线缆长度 (Connector cable length) | 1.5m |
电气参数 | |
致动器电压 (Actuator voltage) | 最高 295V DC |
最大功耗 (Maximum power consumption) | <9W |
电源 (Power supply): | 120/230 VAC，配备2.5 mm电源插头 |
热学参数 | |
存储温度 (Storage temperature) | 10°C-35°C |
工作温度 (Operating temperature) | 20°C-25°C |
Delta 7 包装内含 | 驱动电子设备、控制软件、线缆、手册 |
