德国Phaseform公司的Delta 7是一款透射式波前调制器，包含驱动电子和控制软件。它主要用于要求苛刻的波前整形应用，尺寸紧凑且不牺牲性能。
Phaseform公司基于其创新软、硬件，发展下一代自适应光学系统，致力于为广泛的成像和光束整形应用提供可扩展且易于使用的解决方案。
主要特点
- 63 个电极静电驱动光流体 DPP（可变形相位板）
- 可复制高至7阶径向Zernike模式（>35个模式）
- 线性且无迟滞响应
- 通光孔径：10mm
- 优异的光学质量
- 波前差RMS<15nm
- 无偏振态依赖性，最大化效率
- SM1螺纹（内螺纹）
DPP 可以在水平和垂直方向上以开环方式复制 Zernike 模式，最高可达第 7 阶径向模式。请注意一阶和二阶球面模式的保真度和振幅，这在许多成像场景中都至关重要。
技术

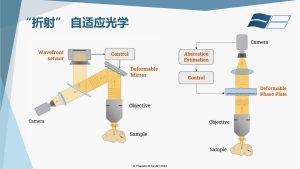

Delta 7基于Phaseform公司独家的可变形相位板技术，DPP 由一个流体室组成，该流体室被薄膜包围，薄膜因静电力而变形，该力由嵌入 DPP 光学孔径内的 2D 透明电极阵列产生。DPP 先进的光流控设计可实现重力中性性能，从而实现方向无关的高质量波前调制。
主要应用

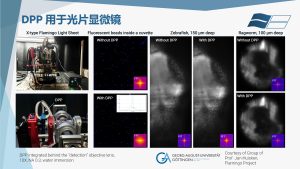

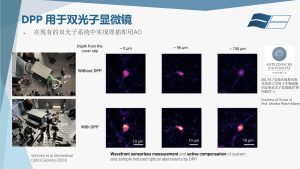

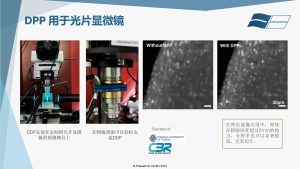

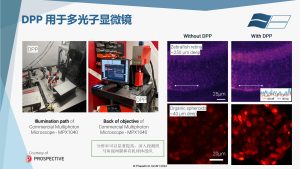

- 生命科学-显微
- 校正样品、培养基和仪器引起的像差，并简化成像系统

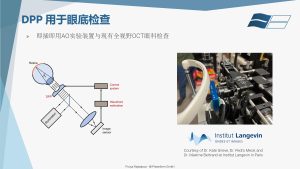

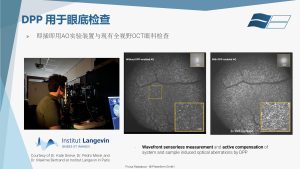

- 视觉科学与眼科
- 根据每位患者的视觉系统动态调整您的成像仪器，以获得一致的图像质量
- 3D微纳打印
- 在样品的任何深度上创建完美的焦点，以尽可能高的精度创建零件
- AR/VR/MR头戴式设备
- 适应用户视觉的变化，确保不受干扰的沉浸式体验
- 材料科学&半导体
- 通过胶片、液体和其他介质以更大的视野、焦深和清晰度检测样品
- 业余天文
总体参数*
调制器类型：光流体DPP，静电力驱动
通光孔径：10mm
透明电极数量：63个
孔径内驱动器数量：7个
接口：USB2.0
操作系统：Windows, Linux, macOS
软件支持：Python(SDK和GUI), MATLAB-Wrapper
Delta 7配件：驱动电子，控制软件，线缆和手册
光学参数*
波前差RMS值：<15nm (方向相关)
产生波前最大峰-谷值：>8μm
最大校正空间频率：Zernike模式的第7径向阶
透过波长范围（VIS-NIR版本）：425nm-2200 nm
透过率：75% @800nm (无增透膜)
激光损伤阈值：10W/cm2 @1070nm CW, 10s
标称工作激光功率：工厂校准<100mW (全光学孔径)
机械参数*
通光孔径内厚度：0.87mm
响应时间（最佳平坦至最大变形）：<55ms
迟滞：<1%
线性度：>92%
安装兼容性：30mm笼式系统
线缆长度：1.5m，可选0.3m
电学参数*
驱动电压：最高至300V DC
最大功耗：<9W
供电：120/230VAC，
热学参数*
储藏温度：10-35℃
工作温度：20-25℃
Zernike模式峰-谷值（光程差，μm）*
* 所有规格为初步规格，参数可能存在变动
DPP数字仿真模型
Phaseform 提供使用 DPP 技术数字模型的机会，使用此模型，您可以分析和优化 DPP 引入的相位调制对各种光学参数的影响，例如波前像差、光束整形和自适应光学应用。DPP 和光线追踪仿真的这种集成使您能够在虚拟环境中探索和完善光学设计，从而显著减少对昂贵的物理原型制作的需求。
如需DLL形式的DPP数字模型，以便轻松集成到Ansys Zemax OpticStudio光线追踪仿真中，请与我们联系。
