ID100可见光SPAD单光子探测器
高时间分辨率&低暗计数探测器

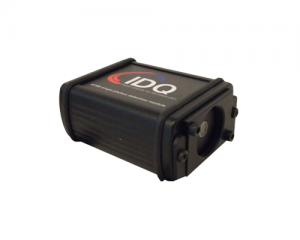

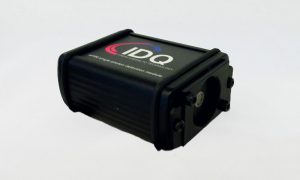

IDQ的ID100系列紧凑、经济型单光子计数模块，具有优异的时间分辨率（用于TCSPC应用）和低死时间。基于可靠的硅雪崩光电二极管在可见光谱范围内的灵敏度，该模块能够探测到低至单光子水平的微弱光信号。在只有40 ps的时间分辨率和45 ns的死时间下，该模块在所有需要单光子探测的高精度定时应用中提供优异的性能。ID100具有特别好的定时稳定性，计数率可达20MHz。

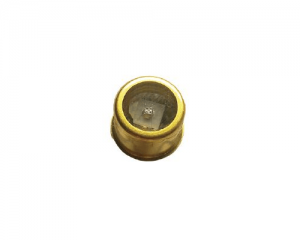

ID101系列是目标OEM应用的特小尺寸可见光的光子计数器。它由一个标准的TO5或TO8的光电封装、一个直径50微米的单光子APD和一个安装在热电制冷器上的快淬电子器件组成。
 |  |
ID100 可见光单光子探测器 | ID101 可见光单光子探测器OEM模块 |
参数规格
典型应用
- 时间相关单光子计数
- 时间分辨共聚焦显微镜
- 荧光和发光检测
- 单分子光谱、DNA测序
- 荧光相关光谱
- 衰减时间测量、激光测试
- 分光光度法，流式细胞术
- 激光雷达，光学测距
- 量子光学、量子密码学、OTDR
ID100
ID101
ID100
参数Parameter | Min | Typical | Max | 单位Units | |
波长范围 | 350 | 900 | nm |  入射光聚焦到感光元上可获得更优时间分辨率 ID100无指示LED灯干扰测量 探测器输出设计考虑了避免驱动 50 欧姆负载时的扰动和振铃 提供通用网络适配器(110/220 V) 使用A-PPI-D脉冲整形器附件与输入信号为负值的设备兼容 The ID100-SMF20 包含针对您的工作波长进行优化的单模光纤 ID100-MMF50 包含 50/125 μm 针对可见光谱优化的多模光纤，NA 0.22， 耦合效率大于80% ID100-MMF100 包含 100/140 μm 针对可见光谱优化的多模光纤，NA 0.22， 耦合效率大于50% | |
时间分辨率[FWHM]  | 40 | 60 | ps | ||
单光子探测效率（SPDE）  | |||||
at 400nm | 15 | 18 | % | ||
at 500nm | 30 | 35 | % | ||
at 600nm | 20 | 25 | % | ||
at 700nm | 15 | 18 | % | ||
at 800nm | 5 | 7 | % | ||
at 900nm | 3 | 4 | % | ||
脉冲后效应概率  | 0.5 | % | |||
输出信号脉宽  | 9 | 10 | 15 | ns | |
输出信号幅值 | 1.5 | 2 | 2.5 | V | |
死时间 | 45 | 50 | ns | ||
最大计数率 | 20 | MHz | |||
电源电压 | 5.6 | 6 | 6.5 | V | |
电源电流 | 100 | 150 | mA | ||
储存温度 | -40 | 70 | ℃ | ||
制冷时间 | 5 | s | |||

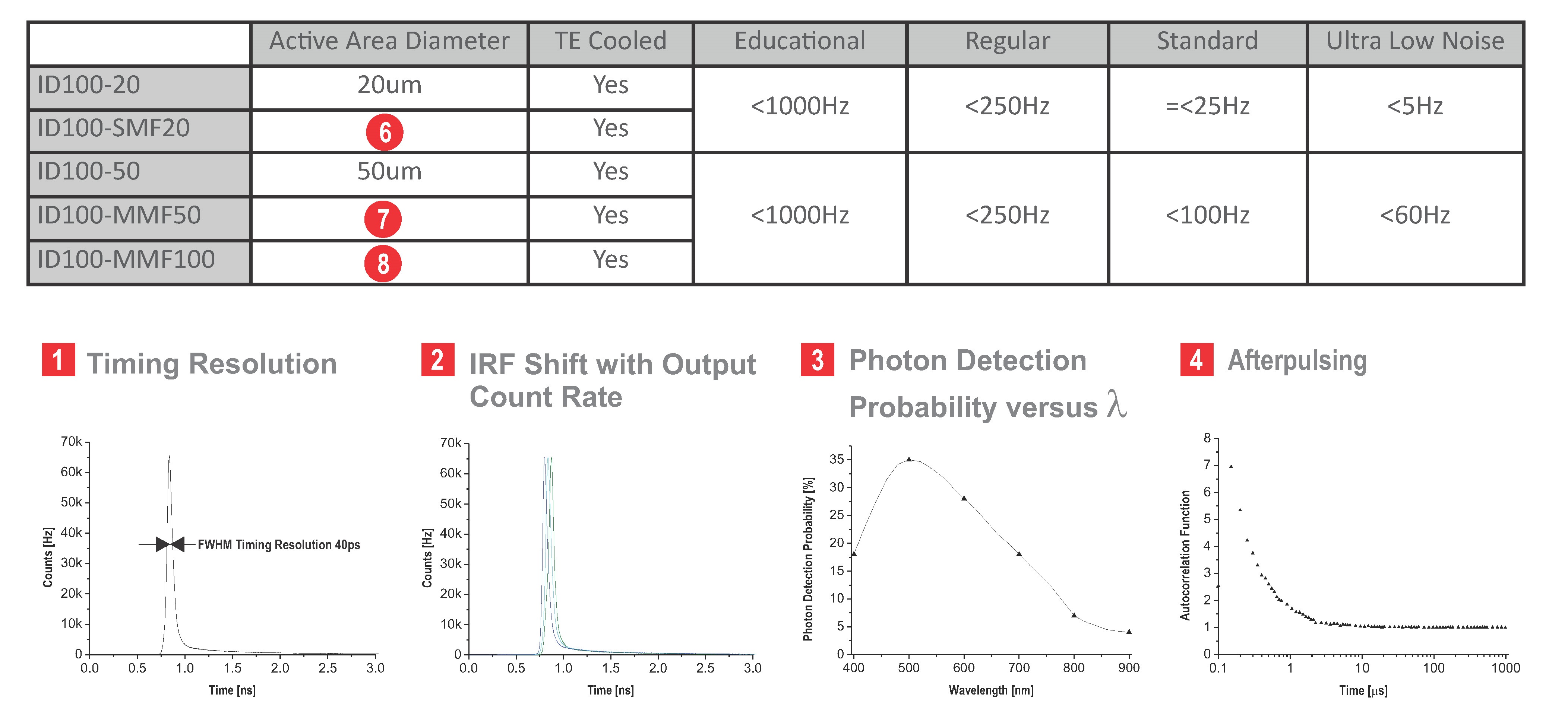

暗计数率： ID100探测器一共有四种级别：Educational(教学级)，Regular（常规级），Standard（标准级）和Ultra-Low Noise（低噪声级），主要取决于暗计数率的性能参数。

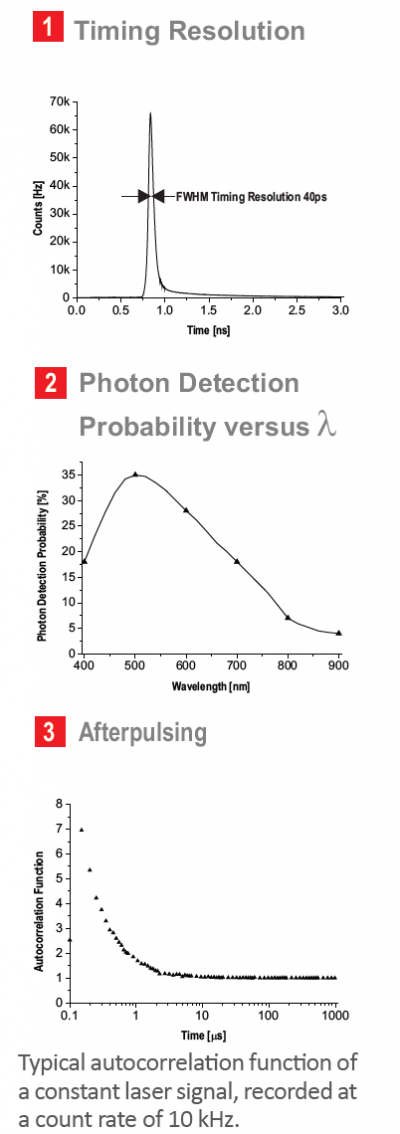

ID101
参数Parameter | Min | Typical | Max | 单位/Units |  |
波长范围 | 350 | 900 | nm | ||
有效感光区域直径 | |||||
ID101-20/ID101-SMF20 | 20 | um | |||
ID101-50/ID101-MMF50或MMF100 | 50 | um | |||
时间分辨率[FWHM]  | 40 | 60 | ps | ||
单光子探测效率（SPDE） |  | ||||
at 400nm | 15 | 18 | % | ||
at 500nm | 30 | 35 | % | ||
at 600nm | 20 | 25 | % | ||
at 700nm | 15 | 18 | % | ||
at 800nm | 5 | 7 | % | ||
at 900nm | 3 | 4 | % | ||
暗计数率（DCR） | |||||
ID101-20 | 30 | 250 | Hz | ||
ID101-50 | 100 | 300 | Hz | ||
脉冲后效应概率  | 0.5 | % | |||
输出信号脉宽 | |||||
ID101-20/ID101-SMF20 | 30 | 35 | 40 | ns | |
ID101-50/ID101-MMF50或MMF100 | 40 | 45 | 50 | ns | |
输出信号幅值（高阻抗） | VDD | V | |||
输出驱动功能 | 4 | mA | |||
死区时间 | |||||
ID101-20/ID101-SMF20 | 30 | 35 | 40 | ns | |
ID101-50/ID101-MMF50或MMF100 | 40 | 45 | 50 | ns | |
最大计数率（脉冲光） | |||||
ID101-20/ID101-SMF20 | 28 | MHz | |||
ID101-50/ID101-MMF50或MMF100 | 22 | MHz | |||
VDD输入电压 | 4.8 | 5.0 | 5.2 | V | |
VDD电流 | 0.25 | 2.2 | mA | ||
VOP电源电压 | -24 | -26 | V | ||
VOP电流 | 100 | uA | |||
储存温度 | -40 | 70 | 摄氏度℃ | ||
